柔性電路板廠的電性測試技術及設備介紹

文章來源：軟板部電測作者：王朝江查看手機網址

掃一掃！

掃一掃!

人氣：7584發布日期：2015-04-20 08:30【大中小】

隨著線路密度及層次的演進，從簡單的測試治具，到今日的飛針測試及導電材料輔助測試，柔性電路板廠的電性測試技術和設備可以及早發現線路功能缺陷的板子，并經分析探討，作為制程改善，而提高良率，降低成本。

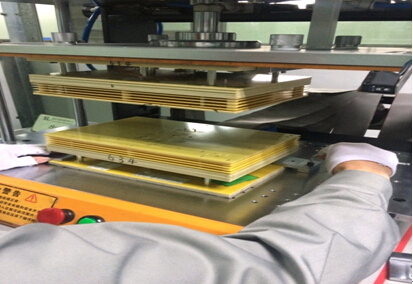

柔性線路板廠

一、電測目的：對產品進行百分百測試，保證沒有不良品流到客戶端。
二、電測種類與設備及其選擇
不管硬板或是軟板，電測方式大同小異，但因為軟板材質薄軟的特性，因此較硬板的制作更須注意板子的折傷與測試點的壓痕。常見的測試設備形式有四種:
1專用型
2泛用型
3飛針型
4復合式治具
三、決定何種測試型式則要考慮下因素：
1.待測數量
2.不同料號數量
3.版別變更頻繁鍍
4.技術難易度
5.成本考量
四、專用型測試
專用型測試方式之所以取為專用型，是因為其所使用的治具僅適用一種料號，不同料號的板子不能測試。其優點是產速快，而缺點是治具貴。
五、泛用型治具
1.板子電測方式就是取一G10的基材做Mask鉆滿On grid的孔，只有在板子需測試的點才插針，其余不插。因此其治具的制作簡易快速，其針且可重復使用。
2.優點：治具成本低，制作時間短，適合樣品小量產 可測較高密度板
2.缺點：設備成本高，不合適大量產
六、飛針測試
1.不須制作昂貴的治具，其理論很簡單僅須兩根探針做X丶Y丶Z的移動來逐一測試各線路的兩端點。
2.優點:極高密度板，不須治具最合適樣品及小量產
3.缺點：設備昂貴生產慢
七、復合式治具
1.治具成本高，機臺設備貴，故業者研發出兩者能并用且節省成本的一種測試方法。
2.利用機臺配合治具，可以不用增購新機型，并降低治具成本。
