柔性線路板廠為您全面解析柔性線路板制造工藝之抗蝕劑的涂布（線路成形）

文章來源：SMT技術網作者：查看手機網址

掃一掃！

掃一掃!

人氣：7163發布日期：2015-07-20 09:00【大中小】

前面我們講到清洗是為了洗去柔性線路板表面的灰塵和雜物，更好的將干膜與銅箔的附著力增加，那么接下來我們就來看看線路成形前處理——抗蝕劑的涂布。

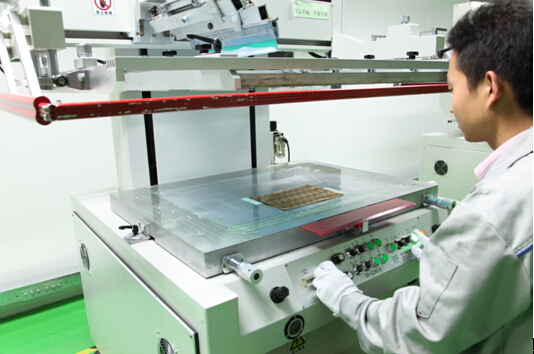

柔性線路板

抗蝕劑的涂布方法根據電路圖形的精密度和產量分為以下三種方法：絲網漏印法、干膜/感光法、液態抗蝕劑感光法。

1、絲網漏印法

　抗蝕油墨采用絲網漏印法直接把線路圖形漏印在銅箔表面上，適用于大批量生產，成本低廉。形成的線路圖形的精度可以達到線寬/間距0.2～O.3mm，但不適用于更精密的圖形。與以下所敘述的干膜法相比需要有一定技術的操作人員，操作人員必須經過多年的培養，這是不利的因素。

2、干膜法

　　干膜法適用于70～80μm的線寬圖形?，F(xiàn)在0.3mm以下的精密圖形大部分都可以用干膜法形成抗蝕線路圖形。采用干膜，其厚度是15～25μm，條件允許，批量水平可以制作30～40μm線寬的圖形。

　　柔性線路板薄且易于彎曲，如果選用硬一點的干膜則其較脆而隨動性差，所以也就會產生裂縫或剝落從而使蝕刻的合格率降低。

干膜是卷狀的，生產設備和作業較簡單。干膜是由較薄的聚酯保護膜、光致抗蝕膜和較厚的聚酯離型膜等三層結構所構成。在貼膜之前首先要把離型膜(又稱隔膜)剝?nèi)?，再用熱輥將其貼壓在銅箔的表面上，顯影前再撕去上面保護膜(又稱載體膜或覆蓋膜)。貼好干膜之后，為了使其穩定，應放置1 5～20min之后再進行曝光。

3、液態光致抗蝕劑

　　液態光致抗蝕劑，涂布之后必須進行干燥和烘焙，由于這一熱處理會對抗蝕膜性能產生很大影響，所以必須嚴格控制干燥條件。

當然，一般來說只有PCB板才會使用液態感光油墨來做線路，F(xiàn)PC板是不用液態感光油墨的，目前隨著技術的發展，線路的制作也越來越先進，像深聯電路已經采用LDI直接制作線路，業界也開始使用3D打印技術，相信在不久的將來這些新的技術也會被越來越先進的新技術取代。
