柔性電路板廠為您全面解析柔性電路板制造工藝之檢查
一款柔性電路板做好之后，肯定要先檢查是否合格才能交貨。而檢查的手段有AOI先檢測線路，測試夾具測試其功能性問題，F(xiàn)QC人工做最后的外觀檢查。

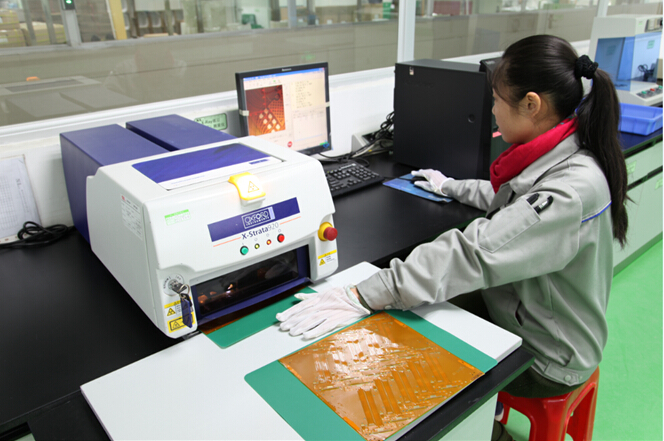

深聯柔性電路板廠-X-Ray鍍層厚度測量?jī)x
柔性線路板FPC的檢查項目很多，因?yàn)閯傂杂≈瓢錚CB僅是起電氣連接作用，而柔性線路板FPC不僅具有與剛性印制板PCB這一功能完全相同的功能，還具有可折疊、彎曲運動的功能，故對這一機械性能也必須進行檢查以保證質量。

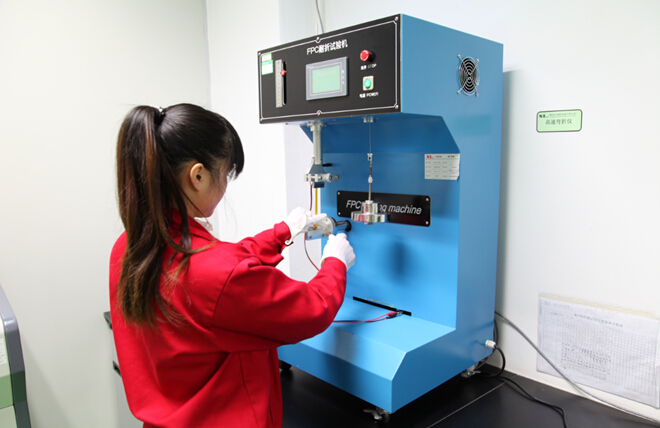

深聯柔性電路板廠-FPC耐折實驗機
一般線路可以人工肉眼或用放大2～3倍的放大鏡檢查，但檢查高密度線路應使用高倍顯微鏡。檢驗100μm左右的線路應用放大5～10倍的放大鏡，50～100μm的線路用放大10～20倍的放大鏡，50μm以下的線路應用放大20倍以上的立體顯微鏡進行檢查。并不是顯微鏡的放大倍率越高越好，要能高效率的進行檢查作業，視野廣也是十分重要的。雖然是高倍率，沒有電子圖像放大功能也不能提高檢查效率。
用自動光學檢查儀(AOI，Automatic Optical Inspection)檢驗柔性線路板的缺陷只能檢查線路的缺陷，僅能部分地代替檢驗人員，其無法檢測到孔的導通性，而且柔性電路和通常的數字電路不同，常規的自動光學檢查儀不能使用，還必須附加專用程序。

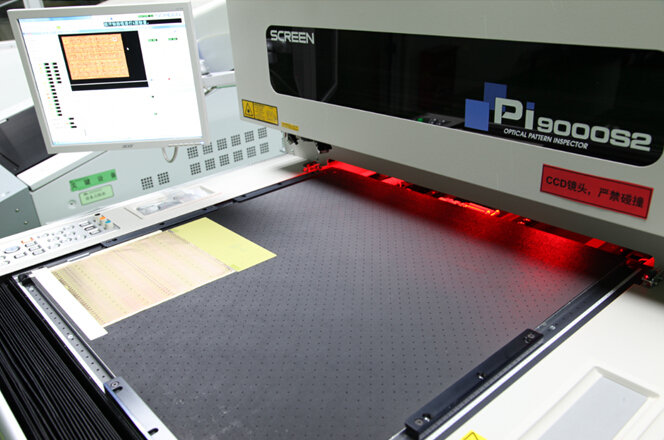

深聯柔性電路板廠-AOI測試機
柔性線路板的所有檢查項目并不是在最終的工序進行，特別是電路和覆蓋的缺陷在工序中進行檢驗效果更好。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
