電路板廠為您解密PCB采用“陰陽板”拼板的好處

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：12586發布日期：2015-10-12 10:51【大中小】

在電路板的制作過程中我們首先需要拼板，而拼板的方式有很多中，其中有一種叫陰陽拼板，在這里電路板廠介紹的是陰陽拼板，先來看看吧！

電路板廠

一般我們稱呼的陰陽板 (Mirror Board)有兩種類型，第一種類型是正反面顛倒的陰陽板(Different side mirror board)，也有是一片板子的第一面與另一片板子的第二面呈現在拼板的同一面上;另一種類型則是所有的拼板都同一面但左右顛倒的陰陽板(Same side mirror board)，比如說pdpd的排板。而采用陰陽拼板的原因是什么呢？

1. 可以充分利用smt長線的優勢以達到更大的打件效率

一條SMT的整體效率好不好，只要簡單地看有沒有機器在空等就可以判斷了，如果可以作到完全沒有機器空等的時間，那我們就可以說這條SMT線的效率達到100%。

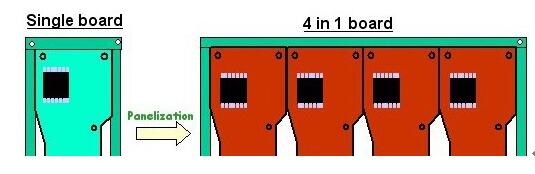

這么說好了，假設印刷一次錫膏鋼板的時間約當 20 秒 (要看印刷的長度而定)，又假設其后緊跟的打貼件(pick & place)花不到 20 秒的時間就完成了，那這臺機器所剩下的時間就是空等浪費掉了。所以就有人想出利用拼板/合板(Panelization)的方式來增加打貼件機的使用時間，以大大提升其使用效率;但也不能因此就讓錫膏印刷機空等，于是又有了正、反面顛倒的陰陽拼板出現，讓同一面的板子可以同時出現更多的不同零件，讓原本就有多臺打貼件機的SMT長線可以充分發揮其作用。另一個重要的目的是這么一來上、下面打件只要一條線就可以完成了，不需要浪費換線的時間。

2. 可以節省空板(bare board)浪費的空間，也就是提高拼板(Panelization)的使用效率，節省金錢

電路板廠

針對一些不是方正外形的電路板進行陰陽板的拼板設計，可以有機會多擠進一～二塊電路板于同一片電路基板中，這樣就可以提高板材的使用效率。

3、方便電路板廠電鍍

一般若是線路板一邊的銅皮較多，而另一邊銅皮較少，而客戶又不允許在板內增加銅皮的基礎上，電路板廠為達到電鍍的平衡性會將板子進行陰陽拼板設計。

以上就是電路板廠針對陰陽拼板的設計，當你在設計拼板的時候，為達到自己想要的目的會進行不同的設計，這個時候就需要工程們一定要開發大腦啦，小伙伴們，開動你們的大腦吧?。?！

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
