FPC材料之銅箔類基材

文章來源：作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：12788發布日期：2016-10-29 09:53【大中小】

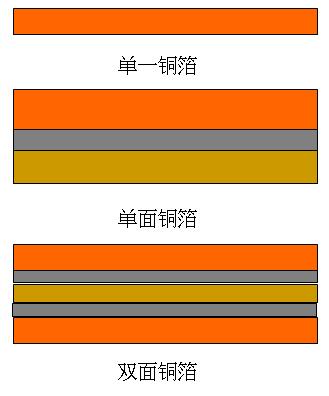

1.FPC銅箔:基本分成電解銅與壓延銅兩種.厚度上常見的為1oz與1/2oz,1/3oz.

FPC銅箔按無膠層分為：有膠銅和無膠銅

按有無鹵素分為：有鹵銅和無鹵銅

1OZ=36UM

2.FPC基板膠片:常見的厚度有1mil與1/2mil兩種.

3.接著劑:厚度依客戶要求而決定,常見的是13um.20um

FPC材料的技術要求

※尺寸安定性(TD/MD ±0.01%)

※ 剝離強度(≥0.8kgf/cm2)

※ 可焊、浸焊性能（288℃ 10S)

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
