柔性線路板缺陷檢測

文章來源：作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：6876發布日期：2017-02-27 11:00【大中小】

檢測要求：

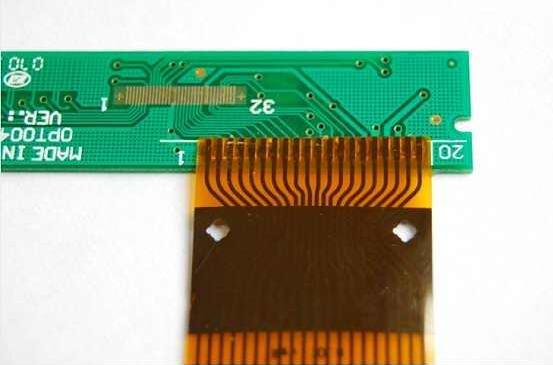

柔性線路板電路缺陷檢測。

檢測難點：

柔性線路板的內部電路排線要求精度高，易產生線路粘連、交叉導致短路現象，且表面易反光，普通鏡頭幾乎不能同時提取電路板內外部線路。

解決方案：

使用BT-2348雙遠心鏡頭搭配漫反射背光。

應用優勢：

雙遠心鏡頭具有低畸變高檢測精度的特點，能夠一次性精準的還原電路板內外線路的清晰輪廓且無失真。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
