FPC廠信號損耗分析

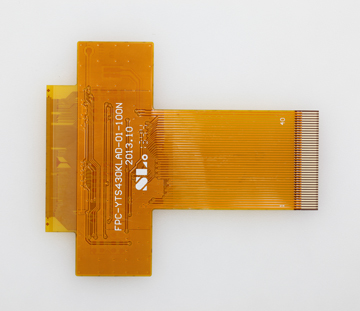

FPC廠為了方便對高頻信號在傳輸線中的損耗進行分解，首先假設導線為無損光滑傳輸線，對信號的一次傳輸而言（即忽略其反射帶來的影響），其損耗主要受阻抗匹配的影響（包括會影響線路板特性阻抗值的表面涂（鍍）覆層的影響），此部分與線長沒有關系。對有損傳輸線，根據電磁場和微波理論，脈沖傳輸線的損耗主要分為三部分：介質損耗、導體損耗和輻射損耗。
（1）介質損耗主要指電場通過介質時，由于介質分子交替極化和晶格來回碰撞而產生的熱損耗。
（2）導體損耗是由于導帶和接地面不理想，存在損耗電阻，電流通過時產生發熱損耗而引起的。其主要影響因素是導體電阻、電流分布（趨膚效應）和表面粗糙度。
（3）輻射損耗是由于微帶脈沖傳輸線場結構的半開放性所引起的電磁波輻射損耗。但只要FPC傳輸線橫截面尺寸和介質的介電常數不太低，這部分損耗即很小，并且只在傳輸線的不均勻點才比較顯著，另外一般微帶電路均安裝在金屬屏蔽盒中，因此相對于前兩部分損耗輻射損耗非常小，可忽略不計。
