FPC SMT貼片加工中預防短路的方法有哪些

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：2740發布日期：2022-06-11 09:29【大中小】

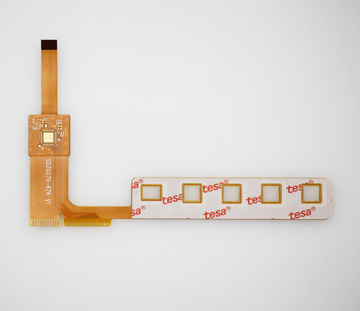

在fpc廠SMT貼片的手工焊接過程中，短路是一種常見的加工缺陷。為了在手工貼片和機器貼片之間達到相同的效果，必須解決短路問題。如果FPCA電路板出現短路，是萬萬不能使用的。解決SMT芯片加工中短路問題的方法也有很多，下面深聯電路就把搜集來的知識梳理一下吧！

1、人工焊接操作要養成好的習慣，用萬用表檢查關鍵電路是否短路，每次手工SMT貼片完一個IC都需要使用萬用表測量一下電源和地是否短路。

2、在FPC圖上點亮短路的網絡，尋找線路板上最容發生短接的地方，并且注意IC內部短路。

3、在SMT貼片加工中如果出現批量相同短路的話，可以拿一塊板來割線操作，然后將各個部分分別通電對短路部分進行排查。

4、使用短路定位分析儀進行檢查。

5、如果有BGA芯片，由于所有焊點被芯片覆蓋看不見，而且又是多層板（4層以上），因此最好在設計時將每個芯片的電源分割開，用磁珠或0歐電阻連接，這樣出現電源與地短路時，斷開磁珠檢測，很容易定位到某一芯片。

6、小尺寸的FPC的SMT貼片加工表貼電容焊接時一定要小心，特別是電源濾波電容（103或104），數量多，很容易造成電源與地短路。

以上便是SMT貼片加工中預防短路的方法，希望對您有所幫助。
