柔性電路板是什么？它與剛性電路板的優缺點分別是什么？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1566發布日期：2024-11-19 08:59【大中小】

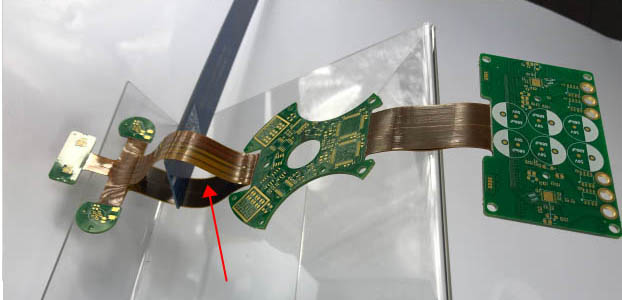

柔性電路板（Flexible Printed Circuit Board，簡稱 FPC）是以柔性的絕緣基材制成的印刷電路板。

材料與結構

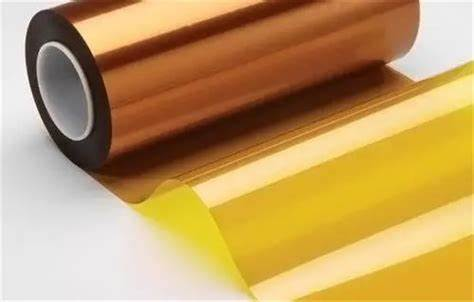

FPC的基材通常采用聚酰亞胺（PI）或聚酯薄膜（PET）等具有可撓性的材料。這些材料具有輕薄、柔軟、可彎曲、可折疊等特點，能夠適應各種復雜的形狀和空間要求。在基材上，通過印刷、蝕刻等工藝制作出導電線路和電子元件的安裝區域。與傳統的剛性電路板相比，柔性電路板的結構更加輕薄、靈活，可以實現三維組裝，為電子設備的小型化、輕量化提供了關鍵支持。

剛性電路板（Rigid PCB）和柔性電路板（Flexible PCB）各有其特點和適用場景，以下是它們的優缺點概述：

剛性電路板（Rigid PCB）的優缺點：

優點：

1. 成本效益：由于生產過程相對簡單，剛性電路板通常成本較低。

2. 穩定性：剛性材料提供了更好的機械穩定性，適合承受較大的機械應力。

3. 熱管理：剛性電路板通常具有更好的熱傳導性能，有助于散熱。

4. 加工精度：剛性材料易于加工，可以實現高精度的電路布局。

5. 耐用性：剛性電路板更耐磨損，適合長期使用。

缺點：

1. 靈活性差：剛性電路板不能彎曲，限制了其在空間受限的應用中的使用。

2. 重量：相比柔性電路板，剛性電路板通常更重。

3. 復雜性：對于復雜的電路設計，剛性電路板可能需要多層板來實現，增加了設計和制造的復雜性。

柔性電路板（Flexible PCB）的優缺點：

軟板優點：

1. 靈活性：柔性電路板可以彎曲，適合用于空間受限或需要彎曲的應用。

2. 重量輕：柔性材料通常比剛性材料輕，適合便攜式設備。

3. 設計自由度：柔性電路板允許更自由的設計，可以實現復雜的電路布局。

4. 空間利用：可以在三維空間內布局電路，提高空間利用率。

5. 適應性：柔性電路板可以適應不同的形狀和尺寸，適合定制化產品。

缺點：

1. 成本：由于制造過程更復雜，柔性電路板的成本通常較高。

2. 熱管理：柔性材料的熱傳導性能通常不如剛性材料，可能需要額外的散熱措施。

3. 機械穩定性：柔性電路板在承受機械應力方面不如剛性電路板穩定。

4. 加工難度：柔性電路板的加工和裝配可能更加困難，需要特殊的設備和技術。

5. 耐用性：柔性電路板可能更容易受到磨損和損壞，尤其是在反復彎曲的情況下。

在選擇電路板類型時，需要根據具體的應用需求、成本預算、設計復雜性、空間限制和耐用性要求等因素進行綜合考慮。剛性電路板適合大多數標準電子設備，而柔性電路板則在需要高度靈活性和空間優化的應用中表現出優勢。
