PCB板廠壓機溫度和壓力均勻性測試方法
PCB板廠的多層線路板加工過程中必不可少的就是使用到壓合機，而壓合機壓力的均勻性和溫度的均勻性對壓合的品質影響相當大，那么如何通過試驗的方式進行定期的檢測其穩定性，從而保證產品的壓合品質呢？且聽PCB板廠家為您詳說！

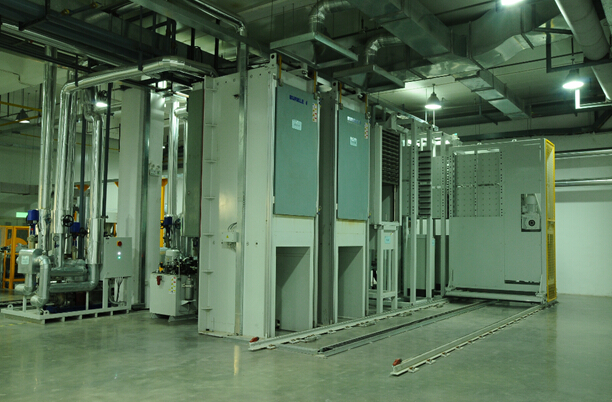

上圖為深聯電路博可壓機
1.壓力的均勻性測試方法：
對于壓力均勻性測試，有一種專門的感應紙，作用相當于老高的復印紙，效果好一些，不過價格非常貴。另外還可用標準的鉛條排列在壓機內測試，結束后測量各鉛條的各段的殘厚也可以知道壓機的均勻性，并且數值可以量化。
而比較老土的方法是使用復寫紙放在一張白紙上面，進行壓合的操作，然后檢查經過壓合后白紙上留下的印痕，就可以知道壓機平臺哪個位置壓合不足，哪個位置壓力均勻了。
2.溫度的均勻性測試方法：
使用熱電偶溫度計，多制作幾條熱電偶線，然后根據平臺的位置，采用九點或更多點的放置，加壓后記錄每一個位置的溫度數據，然后統計數據并制作成圖表的形式，可以很直觀方便地看出整個壓合平臺的溫度均勻性情況。同時還可以通過多次測試，得到溫度重現性的變化狀況，從而系統地評估壓合機的性能。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
