目前柔性線路板主要分為：單面、雙面、多層柔性板和剛?cè)峤Y(jié)合板四種。下面就讓軟板廠家為您介紹一下每種柔性線路板各自的特點：

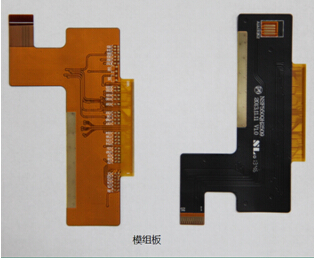

①單面柔性板是成本最低，但對電性能要求不高的印制板。在單面布線時，應當選用單面柔性板。其具有一層化學蝕刻出的導電圖形，在柔性絕緣基材面上的導電圖形層為壓延銅箔。絕緣基材可以是聚酰亞胺，聚對苯二甲酸乙二醇酯，芳酰胺纖維酯和聚氯乙烯。

柔性線路板廠

②雙面柔性板是在絕緣基膜的兩面各有一層蝕刻制成的導電圖形。金屬化孔將絕緣材料兩面的圖形連接形成導電通路，以滿足撓曲性的設計和使用功能。而覆蓋膜可以保護單、雙面導線并指示元件安放的位置。

柔性線路板廠

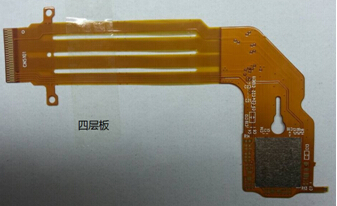

③多層柔性板是將3層或更多層的單面或雙面柔性電路層壓在一起，通過鉆孔、電鍍形成金屬化孔，在不同層間形成導電通路，這樣就不需采用復雜的焊接工藝。多層電路在更高可靠性，更好的熱傳導性和更方便的裝配性能方面具有巨大的功能差異。在設計布局時，應當考慮到裝配尺寸、層數與撓性的相互影響。

柔性線路板廠

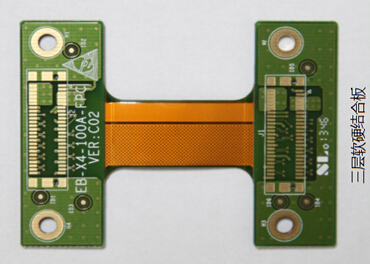

④傳統的剛?cè)嵝园迨怯蓜傂院腿嵝曰逵羞x擇的層壓在一起組成的。其結構緊密，以金屬化孔形成導電連接。如果一個印制板正、反面都有元件，剛?cè)嵝园迨且环N很好的選擇。但如果所有的元件都在一面的話，選用雙面柔性板，并在其背面層壓上一層FR4增強材料，會更經濟。

柔性線路板廠

⑤混合結構的柔性電路板是一種多層板，導電層由不同金屬構成。一個8層板使用FR-4作為內層的介質，使用聚酰亞胺作為外層的介質，從主板的三個不同方向伸出引線，每根引線由不同的金屬制成?？点~合金、銅和金分別作獨立的引線。這種混合結構大多用在電信號轉換與熱量轉換的關系及電性能比較苛刻的低溫情況下，是惟一可行的解決方法。
