柔性電路板廠解析激光切割機工作原理

文章來源：網絡部作者：李萍查看手機網址

掃一掃！

掃一掃!

人氣：6864發布日期：2015-03-06 08:43【大中小】

不知道大家對柔性電路板的了解有多少，柔性電路板由于材料很軟，因此無法用鑼板的方式加工，普遍的加工方式只有激光切割及啤板。那么你了解柔性電路板激光切割嗎？下面就讓柔性電路板廠為您慢慢解答吧~

柔性線路板廠

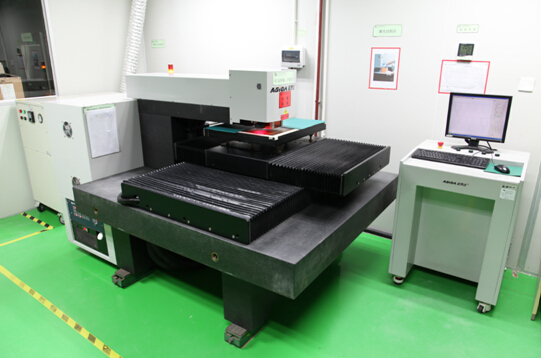

先來看一張圖片，這是柔性電路板廠用的激光切割機

柔性線路板廠家

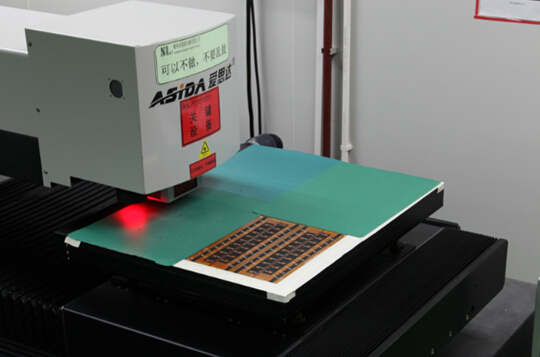

產品正在切割中

設備性能：
1、高性能紫外激光器：采用高光束質量、高峰值功率、窄脈寬、高脈沖穩定度的8W 355nm全固態紫外激光器，保證加工質量和穩定性；
2、優化設計的光學系統：保證高的光束質量，減小功率損耗，減小聚焦光斑大小，確保紫外激光加工精度；
3、采用精密二維工作臺和全閉環數控系統：提高光柵尺分辨率，保證機床的定位和重復精度；
4、采用位置傳感器和CCD影像定位技術：激光基準點與機床基準點高精度重合；采用高剛性設計、減振機床墊塊和天然花崗巖組成的基座，消除工作臺啟動/停止和加速過程產生的慣性震動；
5、 "冷加工"：利用紫外短波長激光束掃描柔性線路板表面，使高能量的紫外光子直接破壞柔性材料表面的分子鍵，達到去除材料的目的，這種“冷"光蝕加工出來的部件熱影響區小，具有光滑的邊緣和最低限度的炭化。
6、具有自主知識產權的控制軟件界面人性化，功能完備，操作簡捷，易于開發。輸入文件格式為gbr和dxf，可用CAM軟件直接轉換，dxf文件可用CAD軟件方便編輯。
7、綜合平臺統一開發，隨心所欲的功能擴張具備高質量、高速度切割剛性材料的功能，厚度可達 1mm (0.04″)。加工后幾乎無毛刺，也沒有熱作用產生的分層。切割的結果精密、光滑，側壁陡直具有在 PCB 材料上挖盲槽功能，直接成型抗蝕、阻焊等材料，底部和側壁結合處邊界清晰，幾乎沒有圓角，深度誤差小于25μm，特別適合精細圖案加工；
